Łączniki i akcesoria Geometric System New
( ilość produktów: 18 )Łączniki i akcesoria Geometric System New spinają moduły w figurę, doprowadzają do niej prąd i pozwalają ją podwiesić na linkach. Najważniejszy wybór to wersja łącznika: elektryczna przekazuje prąd do kolejnych modułów, mechaniczna tylko spina je konstrukcyjnie. Każdy kształt – prosty, narożniki 90° i 120°, trójnik, krzyżak i węzeł trójramienny – ma obie wersje.
- Typ łącznika:
- Typ łącznika:
- 1
- 2
Elektryczny czy mechaniczny – zasada doboru
Moduł zaświeci tylko wtedy, gdy co najmniej jednym końcem łączy się ze ścieżką zasilania przez łącznik elektryczny. Mechaniczne stosuj tam, gdzie prąd dociera już inną drogą: w ostatnim, domykającym narożniku ramy, w węzłach siatki poza główną ścieżką oraz na granicy dwóch sekcji z osobnymi zasilaniami – rozdzielają wtedy obwody.
Najprościej rozrysować układ i pogrubić linię, którą biegnie prąd od zasilania. Węzły na tej linii obsadzasz łącznikami elektrycznymi, pozostałe mechanicznymi.
Typy łączników
| Łącznik | Liczba modułów | Układ |
|---|---|---|
| I | 2 | przedłużenie linii, np. 30 + 60 cm |
| L 90° | 2 | narożnik prostokąta lub ramy |
| L 120° | 2 | wierzchołek sześciokąta, łagodne załamanie |
| T | 3 | odgałęzienie pod kątem prostym, podział ramy na pola |
| X | 4 | skrzyżowanie linii w siatce |
| 3L 120° | 3 | węzeł wzoru przypominającego plaster miodu |
Zasilanie, linki i drobne akcesoria
- Zasilanie 50 cm – gdy pierwszy moduł jest tuż przy wypuście; 1,5 m – gdy układ jest od niego oddalony lub wisi niżej. Jedno zasilanie to najwyżej 50 modułów.

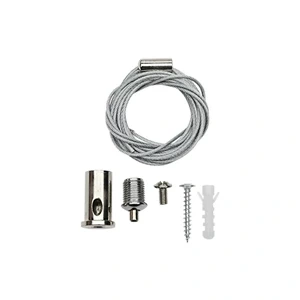

- Linka 150 cm – do podwieszenia kompozycji; wariant z podsufitką maskuje punkt mocowania przy stropie.
- Zaślepka – wykańcza wolne końce w układach otwartych, np. promieniach.
- Narzędzie do demontażu – rozłącza moduł i łącznik przy przebudowie; używaj go po odłączeniu zasilania.
Moduły do tych łączników wybierasz w kategorii moduły i plafony. Akcesoria starszej linii Geometric System to osobna seria – do układu New ich nie dokładaj. Jak podzielić dużą figurę na sekcje i co oznacza IP44 w składanym układzie, opisujemy przy Geometric System New, a czym system modułowy różni się od szyn, zestawiamy w dziale systemy oświetlenia.
