Oświetlenie łazienki – strefy, stopień IP i światło przy lustrze

Lampę do łazienki wybierasz najpierw według miejsca, w którym zawiśnie, a dopiero potem według wyglądu. Nad wanną i prysznicem oraz w pasie wokół nich (strefy 1 i 2) oprawa musi mieć co najmniej IPX4, w praktyce IP44; dalej od wody wystarcza IP20, choć przy parze rozsądniej wziąć IP44. Do tego dochodzą dwa rodzaje światła – ogólne pod sufitem i mocniejsze przy lustrze – oraz wyłącznik różnicowoprądowy 30 mA, który chroni obwody łazienki.

Strefy 0, 1 i 2 – jak je wyznaczyć w swojej łazience

Instalacje elektryczne w pomieszczeniach z wanną lub prysznicem opisuje norma PN-HD 60364-7-701. Dzieli ona łazienkę na strefy według odległości od miejsc, w których leje się woda. Im bliżej wanny czy brodzika, tym ostrzejsze wymagania wobec wszystkiego, co jest tam zasilane prądem – także wobec lamp. Granic stref nikt nie rysuje na ścianie, ale możesz je w przybliżeniu wyznaczyć sam, z taśmą mierniczą w ręku.

W starszych poradnikach znajdziesz jeszcze strefę 3. Obecne przepisy jej nie wyróżniają – o tej części łazienki mówi się po prostu „poza strefami”. Międzynarodowa norma o tym samym numerze, IEC 60364-7-701, ma od 2019 roku trzecie wydanie z dopracowanym opisem stref. To kolejny powód, by granice w Twojej łazience potwierdził elektryk, a nie stary rysunek z internetu – zwłaszcza przy nietypowej zabudowie.

Kod IP: co znaczy każda cyfra i litera X

Stopień ochrony IP opisuje, przed czym chroni obudowa urządzenia. Zasady jego nadawania podaje norma PN-EN 60529. Kod ma dwie cyfry i każdą czyta się osobno: pierwsza dotyczy ciał stałych – od dłoni i palca po drobny pył – druga dotyczy wody. Wyższa cyfra oznacza trudniejszą próbę, którą obudowa przeszła w badaniu.

Co oznaczają cyfry w praktyce, dobrze widać po samych próbach. Przy drugiej cyfrze 4 oprawę zrasza się wodą ze wszystkich kierunków – z góry, z boków i od dołu. Przy cyfrze 5 obudowę polewa się strugą wody ze wszystkich stron – w badaniu z wydatkiem 12,5 litra na minutę. Zanurzenie opisują dopiero cyfry 7 (krótkotrwałe) i 8 (ciągłe), których w oprawach do domu praktycznie nie spotkasz.

Litera X stoi w miejscu cyfry, której nie określono. Zapis IPX4 znaczy więc: ochrona przed bryzgami potwierdzona, ochrona przed ciałami stałymi nie była przedmiotem oceny. Dlatego wymaganie dla stref łazienki zapisuje się jako IPX4 – liczy się w nim wyłącznie woda. Na karcie lampy zobaczysz zwykle pełny kod, np. IP44 albo IP54; oba spełniają ten warunek, bo na drugim miejscu mają 4.

IP44, IP54 czy IP65 – co do którego miejsca

Wymaganie normy to minimum, a nie zalecenie, by zawsze brać najwyższy kod. W praktyce wygląda to tak:

• Strefa 1 – nad wanną i w kabinie. Wymóg to IPX4. Jeśli jednak słuchawkę prysznicową da się skierować w stronę oprawy, woda trafia w nią strugą, a nie kroplami, a strugę obejmuje dopiero piątka na drugim miejscu. Stąd nad brodzikiem często montuje się oczka i tuby IP65 – szczelne oprawy hermetyczne mają z reguły IP54 lub IP65.

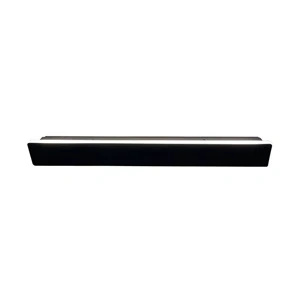

• Strefa 2 – przy umywalce stojącej blisko wanny. Wystarczy IPX4, czyli w praktyce kinkiet lub listwa z IP44. Do takiego miejsca pasują m.in. płaskie kinkiety Bodo z IP54 w długościach 40, 60 i 90 cm.
• Poza strefami. Norma zadowala się tu stopniem IP20, jak w pozostałych pomieszczeniach. Para wodna nie zatrzymuje się jednak na granicy strefy, dlatego w łazience, w której ktoś codziennie bierze gorący prysznic, rozsądniej wybrać IP44 także pod sufitem przy drzwiach.

Pierwsza cyfra ma większe znaczenie tam, gdzie się kurzy, np. w pralni czy pomieszczeniu gospodarczym. Ta sama skala obowiązuje w kuchni, gdzie przy zlewie zwykle wystarcza IP44, i przed domem – tam liczy się jeszcze, czy oprawa jest przeznaczona do pracy na zewnątrz; takie modele zebraliśmy w dziale oświetlenie zewnętrzne.

Wyłącznik różnicowoprądowy i rola elektryka

Druga, niewidoczna część bezpieczeństwa siedzi w tablicy rozdzielczej. Norma wymaga, by obwody doprowadzone do łazienki były objęte ochroną uzupełniającą: wyłącznikiem różnicowoprądowym (w skrócie RCD) o prądzie zadziałania nie większym niż 30 mA. To aparat, który samoczynnie odcina zasilanie, gdy wykryje, że prąd ucieka poza obwód – np. przez zawilgoconą obudowę.

Elektryk odpowiada w łazience za więcej niż samo podłączenie. Ocenia, czy dana oprawa może trafić do konkretnej strefy, i pilnuje zasad, które dotyczą samej instalacji: norma określa m.in. sposób prowadzenia przewodów w strefach 1 i 2, a w strefie 1 dopuszcza tylko takie puszki, które zasilają urządzenia w tej strefie. Dlatego miejsca opraw ustal z nim jeszcze przed układaniem płytek. Podłączenie każdej lampy w łazience zleć elektrykowi z uprawnieniami.

Światło ogólne i kabina prysznicowa

Światło ogólne w łazience to orientacyjnie 100–200 lx. W łazience bez okna lampy są jedynym źródłem światła także w dzień, więc zaplanuj je tak, by żaden fragment nie zostawał w półmroku. Najczęstsza pułapka to kabina prysznicowa: ścianka z matowego szkła albo murowana zabudowa odcina światło plafonu z drugiego końca łazienki i w środku robi się szaro. Pomaga osobna szczelna oprawa nad brodzikiem – pamiętaj, że to strefa 1.

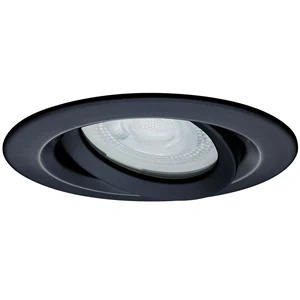

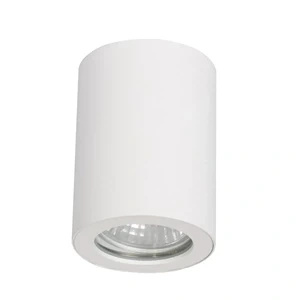

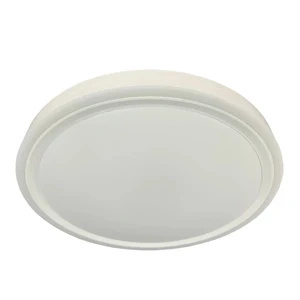

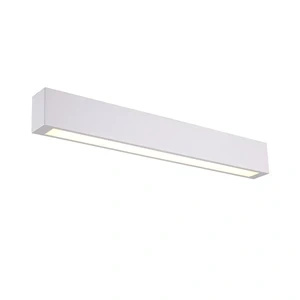

Wybór typu oprawy zależy od sufitu. Przy suficie podwieszanym możesz wpuścić w niego oczka podtynkowe; przy betonowym stropie zostają tuby natynkowe przykręcane wprost do sufitu. Jak rozstawić kilka oczek, żeby nie robiły plam, wyjaśnia poradnik o oczkach i oprawach punktowych. Na środek sufitu dobrze pasuje plafon z mlecznym dyfuzorem – takie modele znajdziesz wśród plafonów łazienkowych IP44; przed zakupem sprawdź na karcie, czy wybrany plafon ma co najmniej IP44. W długiej, wąskiej łazience równiej świeci podłużna lampa sufitowa w formie listwy, bo rozkłada światło na całej długości pomieszczenia.

Plafony łazienkowe IP44

Światło przy lustrze: z boków albo znad tafli

Przy lustrze potrzeba więcej światła niż w reszcie łazienki – orientacyjnie 300–500 lx. Jak przeliczyć luksy na lumeny konkretnej oprawy, pokazuje poradnik o liczeniu lumenów.

Ważniejszy od ilości jest kierunek. Lustro pokazuje to, co oświetlone jest po Twojej stronie tafli, więc światło ma padać na twarz. Plafon na środku sufitu jest zwykle za Tobą: podświetla tył głowy, a twarz zostawia ciemniejszą. Listwa nad lustrem świeci z góry, więc łuki brwiowe i nos rzucają krótkie cienie w dół. Dwa kinkiety po bokach, mniej więcej na wysokości twarzy, oświetlają ją z obu stron naraz i cienie z jednej strony rozjaśnia światło z drugiej. Gdy obok lustra nie ma miejsca na ścianie, zostaje listwa – wtedy dobierz jej długość do szerokości tafli; gotowe układy pokazuje dział kinkiety łazienkowe i nad lustro.

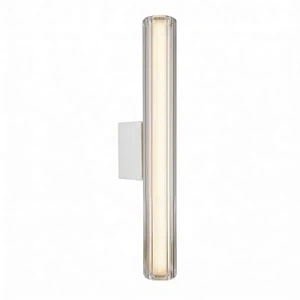

Przy lustrze łatwo też o olśnienie: odsłoniętą diodę lub żarówkę widzisz dwa razy – wprost i w odbiciu. Mleczny klosz albo dyfuzor rozkłada blask na całą powierzchnię oprawy i problem znika. Barwę wybierz z zakresu 3000–4000 K, taką samą jak w oprawie sufitowej; dlaczego jedna barwa w pomieszczeniu wygląda spokojniej, wyjaśniamy w poradniku o barwie światła. Przy makijażu liczy się też wskaźnik oddawania barw Ra: Ra 80 to domowe minimum, a Ra 90 i więcej pomaga ocenić odcień skóry i podkładu. Porównuj go na kartach – np. kinkiety Linea z regulowaną barwą mają Ra 83. Skąd bierze się dolna granica Ra 80, opisujemy w tekście o klasie energetycznej lamp.

Kinkiety łazienkowe i nad lustro

Najczęstsze pytania

Czy oprawa na bardzo niskie napięcie, np. 12 V, może mieć niższy stopień IP?

Nie. W strefach 1 i 2 norma bez wyjątków wymaga co najmniej IPX4 – także od wyposażenia obwodów bardzo niskiego napięcia ze źródła bezpiecznego (SELV, PELV) o napięciu nieprzekraczającym 25 V prądu przemiennego lub 60 V prądu stałego. Niskie napięcie zmienia za to zasady ochrony przed porażeniem: takie obwody należą do wyjątków od obowiązku stosowania wyłącznika różnicowoprądowego. Zasilacz i jego miejsce dobiera elektryk.

Przenoszę prysznic w inne miejsce. Czy lampy też trzeba zmienić?

Możliwe. Strefy wyznacza się od wanny i brodzika w ich docelowym, gotowym do użycia położeniu, więc razem z prysznicem przesuwają się strefy 1 i 2. Kinkiet IP20, który dotąd wisiał poza strefami, może znaleźć się w pasie 60 cm wokół nowej kabiny – wtedy trzeba go przenieść albo zamienić na oprawę co najmniej IPX4. Nowy układ opraw uzgodnij z elektrykiem przed układaniem płytek.

Czy wyłącznik różnicowoprądowy musi być zamontowany w łazience?

Nie. Norma nie wymaga, by wisiał w samej łazience – ma chronić obwody, które do niej prowadzą, więc zwykle stoi w tablicy rozdzielczej mieszkania. Jeden taki wyłącznik może obejmować kilka obwodów naraz. Czy Twoja instalacja go ma i czy obejmuje łazienkę, sprawdzi elektryk.
